BMR320

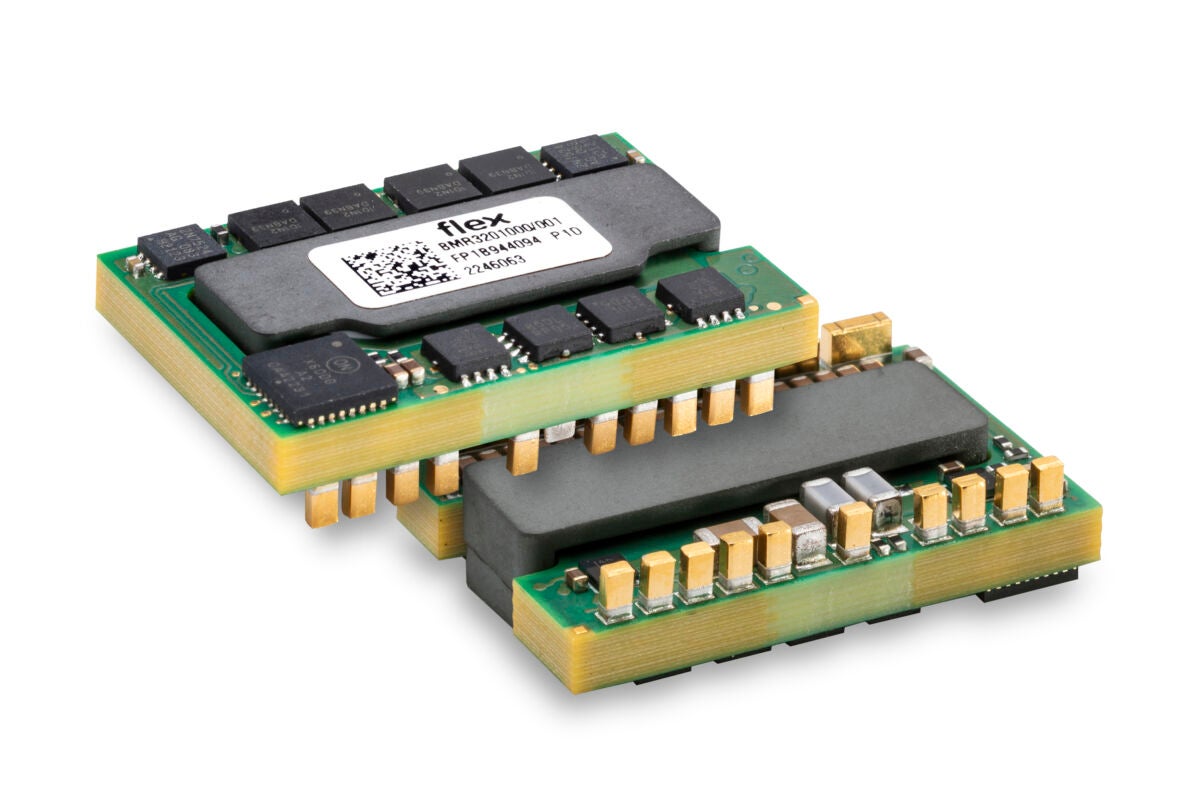

El BMR320 Es un convertidor de bus intermedio (IBC) no aislado y no regulado, alojado en un paquete extremadamente compacto que mide solo 27 x 18 x 6,4 mm (1,06 x 0,71 x 0,25 pulgadas), y proporciona 400 W de potencia de salida continua a partir de una tensión de entrada de 40-60 V. Esto equivale a una densidad de potencia de 128 W/cm².³ (2126 W/in³).

El dispositivo no regulado utiliza una relación fija de 8:1, lo que significa que el voltaje de salida oscila entre 5 y 7,5 V, ideal para aquellas aplicaciones que requieren un voltaje de bus intermedio más bajo que puede ser útil para optimizar la eficiencia general del sistema cuando se utiliza junto con un controlador posterior. POLs, VRM o etapas de potencia integradas como el BMR510 y otros.

Con una eficiencia máxima de 97,7%, se pueden conectar en paralelo hasta tres unidades para una carga total de 1080 W. Los componentes están diseñados mecánica y térmicamente para refrigeración superior mediante un disipador de calor con flujo de aire, o para refrigeración líquida mediante un bloque térmico, donde el diseño relativamente plano de la parte superior del convertidor permite una fácil conexión mediante un material de interfaz térmica, como una almohadilla de separación.

Las características de protección del BMR320 incluyen limitación de corriente de salida y sobretensión, junto con sobretemperatura y subtensión de entrada. Se incluye una interfaz PMBus® para monitoreo, configuración y control, y la pieza es compatible con el Herramienta de diseño de potencia Flex.

Al igual que todos los convertidores CC/CC de los módulos de potencia Flex, cumple con las normas de seguridad IEC/EN/UL 62368-1.
