PKM4516ADPIPHSLA

Technische Daten

Serie
Leistungsmodule
Teilenummer
PKM4516ADPIPHSLA
Produkteigenschaften
3,69-mm-Pins, positive Logik
Status
Aktiv
Isolierung
Isoliert
Verordnung
Reguliert
Eingangsspannung (min.)
36 V
Eingangsspannung (max.)
75 V
Ausgangsspannung (typisch)
28 V
Ausgangsspannung (min.)
14V
Ausgangsspannung (max.)
35V
Ausgangsleistung
504W
Ausgangsstrom
18A
Parallelisierung
Keiner
Isolationsspannung
2250 V
Serie
PKM-D
Typischer Wirkungsgrad
95.5%
Länge
58.4mm
Breite
36,8 mm
Höhe
13,2 mm
Verpackungsfläche
Viertelziegel
Verpackungsart
Grundplatte
Montageart
TH
Anwendung
Telekommunikation, RFPA

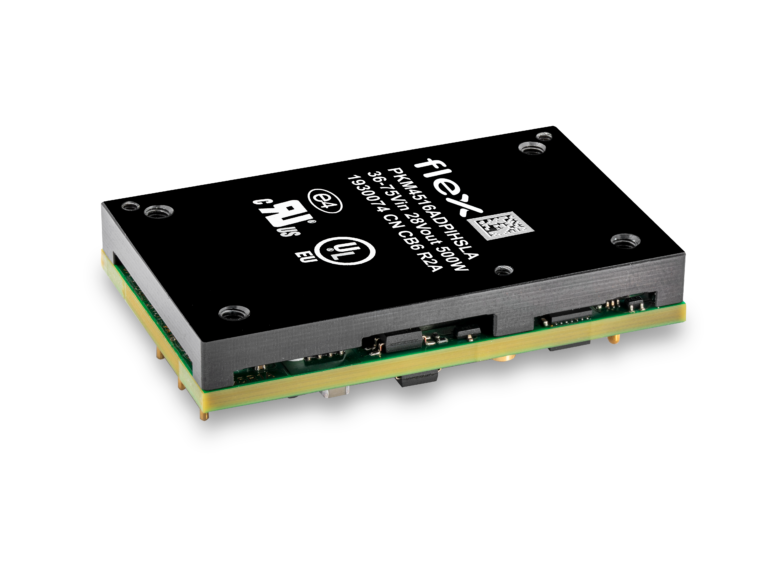

Die Abbildungen dienen nur zur Veranschaulichung.

Ressourcen

Datenblätter
PKM4516AD
PKM4516HD
Fachartikel
TP018: Sicherheitsanforderungen
TP020: Überlegungen zur Überprüfung und Qualifikation
Thermische Modelle
FPM Thermal Model PKM4516AD rev B
Mechanische Modelle
STEP file – PKM4516ADPIHSLA (typ)
Sicherheit
CB-Prüfzertifikat PKM4516x
UL-CSA-Prüfzertifikat PKM4516x
UL-EU-Prüfzertifikat PKM4516x
Produktinformation – UL62368-Upgrade
Anwendungshinweise
AN319: Empfehlungen für Reparatur und Nacharbeit
Designhinweise
DN026: Inbetriebnahme mit externer Spannung am Ausgang
DN012: Ausgangsüberspannungsschutz
DN025: Zwangsluftkühlung in großer Höhe
DN007: Ausgangsspannungsalarmschaltung
DN024: Grundlagen der Leistungsmodule
DN002: Aspekte der Zuverlässigkeit von Stromversorgungen
DN023: Architekturauswahl
DN022: Messung von Ausgangswelligkeit und Rauschen
DN021: Aktivierung mit RC-Pin
DN028: Thermische Charakterisierung in abgedichteten Anwendungen
DN019: Thermische Charakterisierung
DN015: 48V-Aktivierung mit RC-Pin
DN014: Spannungsüberwachung
DN013: Ein/Aus-Steuerung mit RC-Pin
DN029: Leitungsgebundene EMV-Filter
DN027: Testmethoden
DN006: Verwendung von analogen isolierten Leistungsmodulen in Parallelschaltungen
Broschüren
Flyer: DC/DC-Wandler für HF- und Mikrowellen-Leistungsverstärker 2026
Flyer: DC/DC-Wandler für HF- und Mikrowellen-Leistungsverstärker 2025
Telekommunikations-DC/DC-Lösungen 2026
Auswahlleitfaden 2026
Flyer: Leistungsfähigkeit der Flex-Leistungsmodule
Umwelt
REACH-Konformitätserklärung
RoHS-Konformitätserklärung
