PKB4204PILA

Technische Daten

Serie
Leistungsmodule
Teilenummer
PKB4204PILA
Produkteigenschaften
Legacy - siehe PKB4213D, 3,69 mm Pins
Status
Nicht mehr erhältlich
Isolierung
Isoliert
Verordnung
Reguliert
Eingangsspannung (min.)
40 V
Eingangsspannung (max.)
75 V
Ausgangsspannung (typisch)
12 V
Ausgangsleistung
240 W
Ausgangsstrom
20A
Parallelisierung
Keiner
Isolationsspannung
1500 V
Serie
PKB-F
Typischer Wirkungsgrad
95.5%
Länge
58,4 mm
Breite
22,7 mm
Höhe
10,1 mm
Verpackungsfläche
Achter Ziegelstein
Verpackungsart
Offener Rahmen
Montageart
TH
Anwendung
Telekommunikation

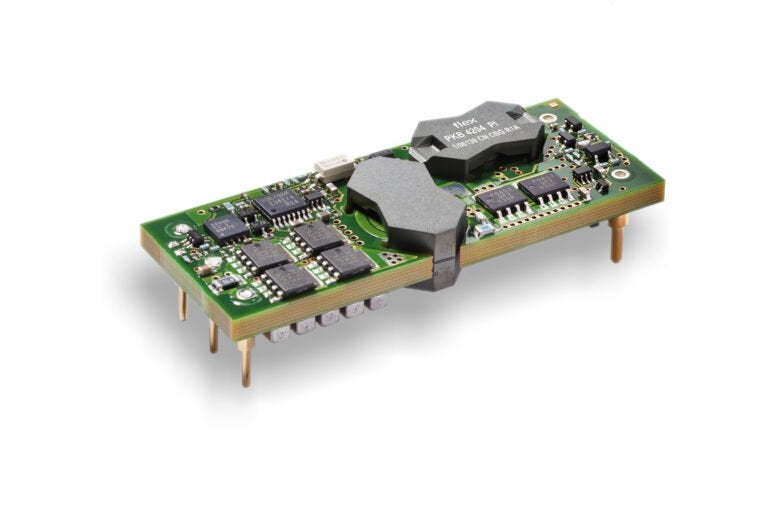

Die Abbildungen dienen nur zur Veranschaulichung.

Ressourcen

Datenblätter
PKB4204
Hinweise zur Produkteinstellung
Produkteinstellungsmitteilung – PKB4204 & PKM4304 16.01.2024
Fachartikel
TP018: Sicherheitsanforderungen
TP020: Überlegungen zur Überprüfung und Qualifikation
Sicherheit
Produktinformation – UL62368-Upgrade
Anwendungshinweise
AN319: Empfehlungen für Reparatur und Nacharbeit
Designhinweise
DN007: Ausgangsspannungsalarmschaltung
DN024: Grundlagen der Leistungsmodule
DN002: Aspekte der Zuverlässigkeit von Stromversorgungen
DN023: Architekturauswahl
DN022: Messung von Ausgangswelligkeit und Rauschen
DN021: Aktivierung mit RC-Pin
DN028: Thermische Charakterisierung in abgedichteten Anwendungen
DN019: Thermische Charakterisierung
DN015: 48V-Aktivierung mit RC-Pin
DN014: Spannungsüberwachung
DN013: Ein/Aus-Steuerung mit RC-Pin
DN026: Inbetriebnahme mit externer Spannung am Ausgang
DN012: Ausgangsüberspannungsschutz
DN025: Zwangsluftkühlung in großer Höhe
DN029: Leitungsgebundene EMV-Filter
DN027: Testmethoden
DN006: Verwendung von analogen isolierten Leistungsmodulen in Parallelschaltungen
Broschüren
Telekommunikations-DC/DC-Lösungen 2026
Rechenzentrumslösungen (DC/DC) 2026
Auswahlleitfaden 2026
Flyer: Leistungsfähigkeit der Flex-Leistungsmodule
Umwelt
REACH-Konformitätserklärung
RoHS-Konformitätserklärung
