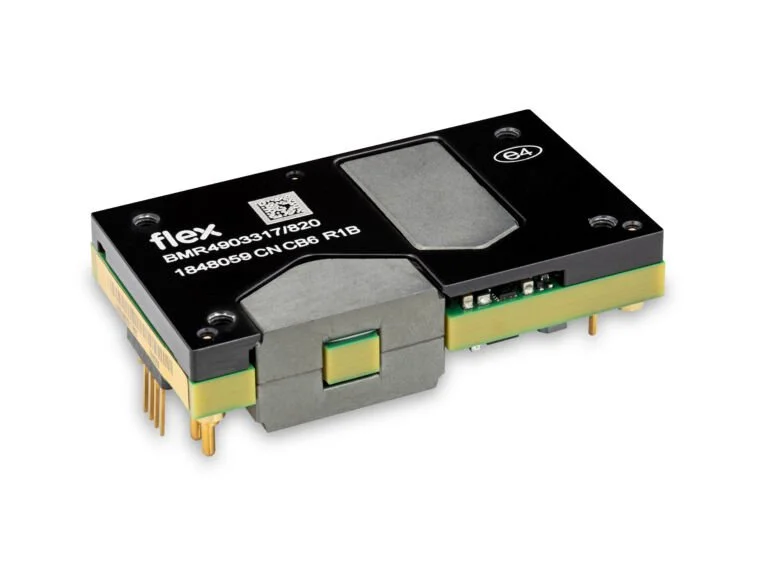

BMR4903317/820 Technische Daten Serie Leistungsmodule Teilenummer BMR4903317/820 Produkteigenschaften NRND – siehe BMR350, PMBus, DLC, 4-polige digitale Stiftleiste, HRR, 4,57 mm Stifte Status Nicht mehr erhältlich Isolierung Nicht isoliert Verordnung Reguliert Digitale Schnittstellen PMBus Eingangsspannung (min.) 40 V Eingangsspannung (max.) 60 V Ausgangsspannung (typisch) 12 V Ausgangsspannung (min.) 8V Ausgangsspannung (max.) 12 V Ausgangsleistung 1300 W Ausgangsstrom 139A Parallelisierung Keiner Serie BMR490 Typischer Wirkungsgrad 97.7% Länge 58,4 mm Breite 36,8 mm Höhe 14,5 mm Verpackungsfläche Viertelziegel Verpackungsart Grundplatte Montageart TH Anwendung Telekommunikation, Rechenzentrum und Cloud Die Abbildungen dienen nur zur Veranschaulichung. Ressourcen Datenblätter BMR490XX17/820 Benutzerhandbücher für Evaluierungsboards/Zubehör FPM-Benutzerhandbuch PuLS-Last Benutzerhandbuch für den USB-PMBus-Adapter Benutzerhandbuch für das High-Power Digital IBC Evaluation Board Benutzerhandbuch für die digitale Hochleistungs-IBC-Parallelisierungs-Testplatine Fachartikel TP018: Sicherheitsanforderungen TP020: Überlegungen zur Überprüfung und Qualifikation TP022: Schleifenkompensation und Entkopplungsdesign mit dem Schleifenkompensator TP023: NVM-Zuverlässigkeit Thermische Modelle FPM Thermal Model BMR490 Parasolid Rev A Mechanische Modelle Vereinfachte STEP-Datei – BMR4903317/820 (typ) Sicherheit Produktinformation – UL62368-Upgrade CB-Prüfzertifikat BMR480/490/491/492 UL-CSA-Prüfzertifikat BMR480/490/491/492 UL-EU-Testzertifikat BMR480/490/491/492 Anwendungshinweise AN304: Mikrocontroller-Programmierung AN302: PMBus-Befehlssatz AN319: Empfehlungen für Reparatur und Nacharbeit AN324: Parallelschaltung mit Droop Load Sharing (DLS) AN326: Ereignisdatenschreiber für digitale IBCs Designhinweise DN022: Messung von Ausgangswelligkeit und Rauschen DN021: Aktivierung mit RC-Pin DN028: Thermische Charakterisierung in abgedichteten Anwendungen DN019: Thermische Charakterisierung DN015: 48V-Aktivierung mit RC-Pin DN014: Spannungsüberwachung DN013: Ein/Aus-Steuerung mit RC-Pin DN026: Inbetriebnahme mit externer Spannung am Ausgang DN012: Ausgangsüberspannungsschutz DN025: Zwangsluftkühlung in großer Höhe DN007: Ausgangsspannungsalarmschaltung DN024: Grundlagen der Leistungsmodule DN002: Aspekte der Zuverlässigkeit von Stromversorgungen DN023: Architekturauswahl DN029: Leitungsgebundene EMV-Filter DN027: Testmethoden Broschüren Stromversorgung von Rechenzentren – vom Stromnetz bis zum Chip Rechenzentrumslösungen (DC/DC) 2026 Auswahlleitfaden 2026 Flyer: Leistungsfähigkeit der Flex-Leistungsmodule Umwelt REACH-Konformitätserklärung RoHS-Konformitätserklärung Aktie
