El BMR350 Es un convertidor CC/CC no aislado en formato de cuarto de ladrillo y tiene una potencia nominal de 860 W continuos y 1200 W de potencia máxima. BMR350 es ideal como convertidor de bus intermedio para alimentar procesadores y ASIC con demandas de potencia máxima. El producto cuenta con una entrada de 40-60 V (80 V/100 ms) y una salida totalmente regulada de 12 V a 100 A máximo, ajustable de 8 V a 13,2 V. Una topología no aislada acoplada por transformador innovadora reduce la cantidad de componentes y la tensión de corriente y produce un nivel de eficiencia que alcanza un máximo de > 97,8% a media carga con una tensión de entrada de 48 V. Reducción de potencia para el BMR350 Se caracteriza por los innovadores gráficos de datos térmicos 3D de los módulos de potencia Flex, que especifican la potencia de salida disponible para temperaturas reales de pines y placa base de hasta 100 °C, considerando el caudal de aire del usuario. Esto permite extraer la máxima potencia sin sobrecargar el convertidor.

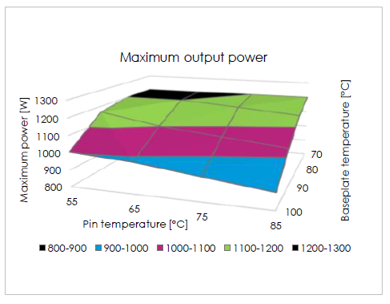

Imagen: Potencia de salida máxima en relación con la temperatura de los pines y la placa base.
Para niveles de potencia más altos, el reparto activo de corriente entre módulos en paralelo es una opción. BMR350 Cumple con la norma EMI EN 55032/FCC parte 15J 'Clase B' con un filtro externo recomendado.
Se incluye protección completa contra sobretensión de salida, sobrecorriente y sobretemperatura del módulo y un PMBus® La interfaz proporciona control y monitoreo remotos, respaldados por el '‘Diseñador de energía Flex’Herramienta de software. Una característica particular es la inclusión de un "registrador de datos de eventos" que puede consultarse para analizar las condiciones de estrés antes del apagado del convertidor.
El BMR350 Tiene el formato estándar de cuarto de ladrillo, con una base de 58,4 x 36,8 mm y una altura de tan solo 12 mm, incluyendo la placa base integrada con sus orificios de fijación roscados. Las terminaciones se realizan mediante pines pasantes, aptos para soldadura por reflujo, por ola o manual, y su posición es compatible con productos similares del mercado.
Anders Sellin, gerente de producto de los módulos de potencia Flex, comenta: “Hemos adoptado un enfoque novedoso con el BMR350 con su topología no aislada y acoplada mediante transformador. Esto mantiene bajos los costos y las tensiones en los componentes sin comprometer la eficiencia.
El producto estará disponible en cantidades para fabricantes de equipos originales (OEM) a finales del primer trimestre de 2022, y se lanzarán más variantes durante el mismo año.
